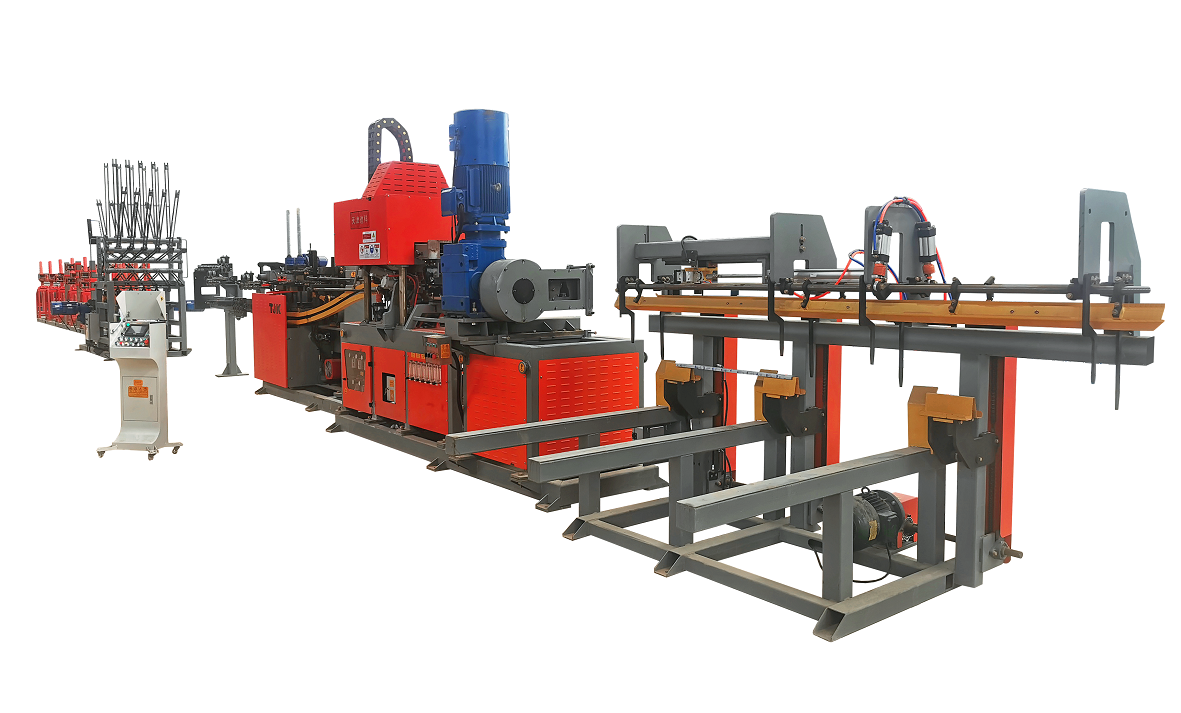

数控全自动钢筋桁架焊接生产线SJL100-10是集高精度PLC控制，高节能性设计、机械结构定制化设计等全面的技术改进和升级的全新一代高铁轨枕用钢筋桁架的专用加工设备，设备的运行稳定性好、操作简便。属于加工高速铁路轨枕用钢筋桁架的专用设备。

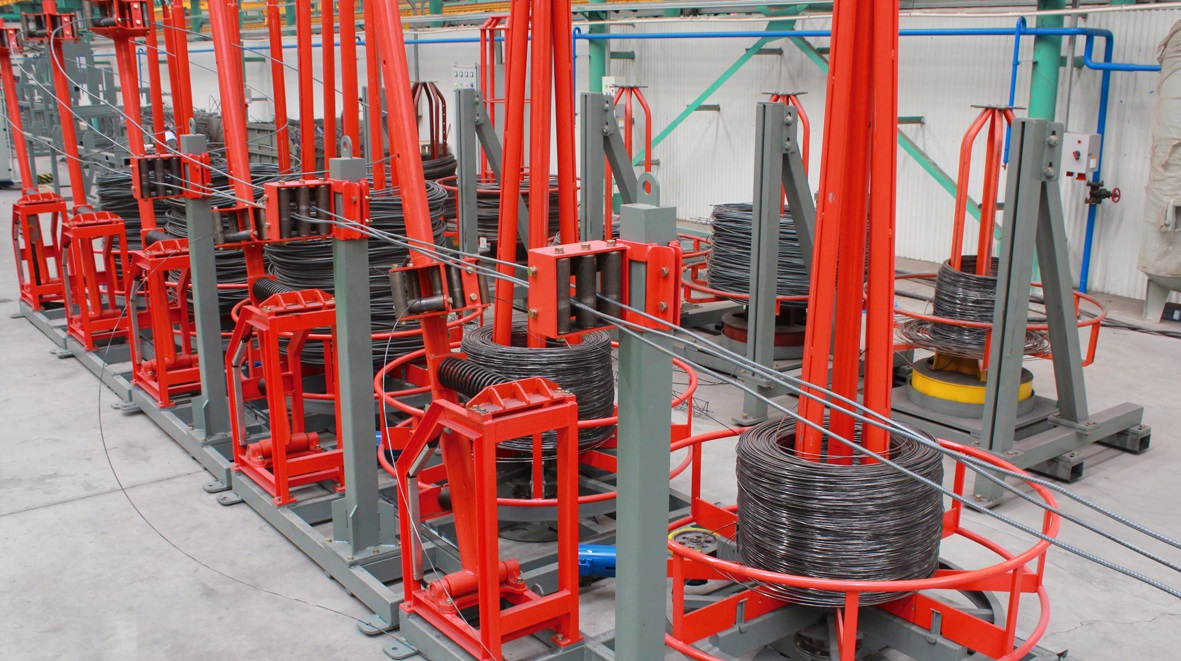

立式放线装置：采用立式放线方式，通过被动旋转配合抱闸系统完成放线。

储料送丝机构：将经过预矫直后的钢筋通过送丝和储料装置引导为环形进行临时储存和缓冲，可提升设备运行的稳定性，减轻步进装置松紧阻力并提高步进精度。

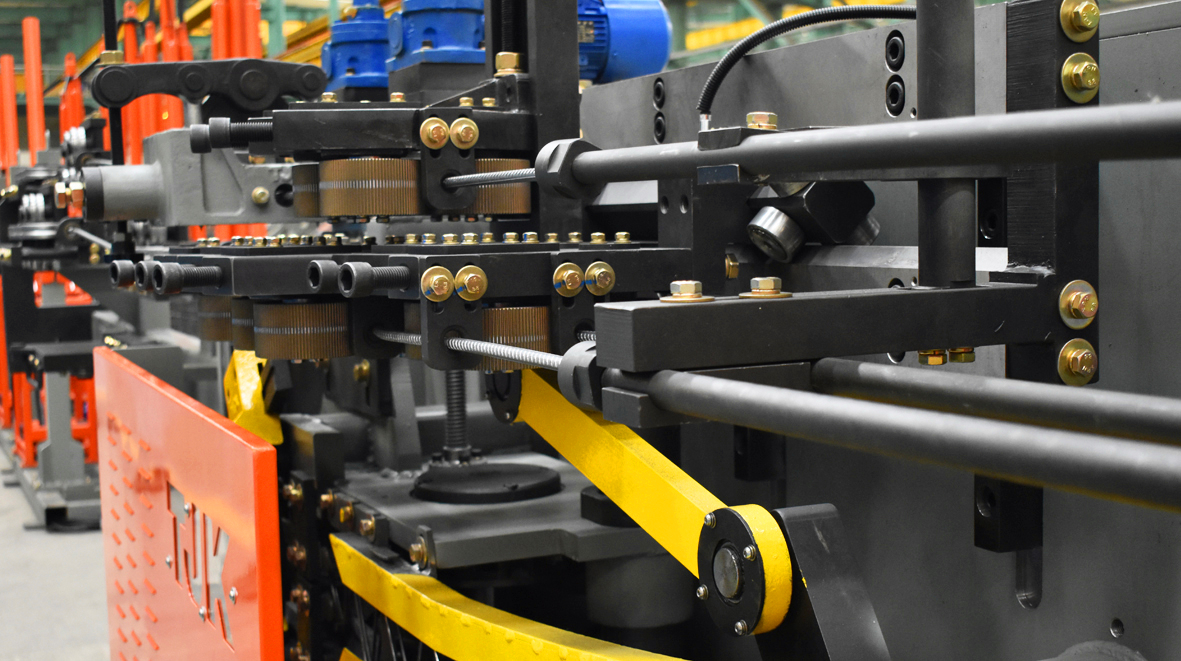

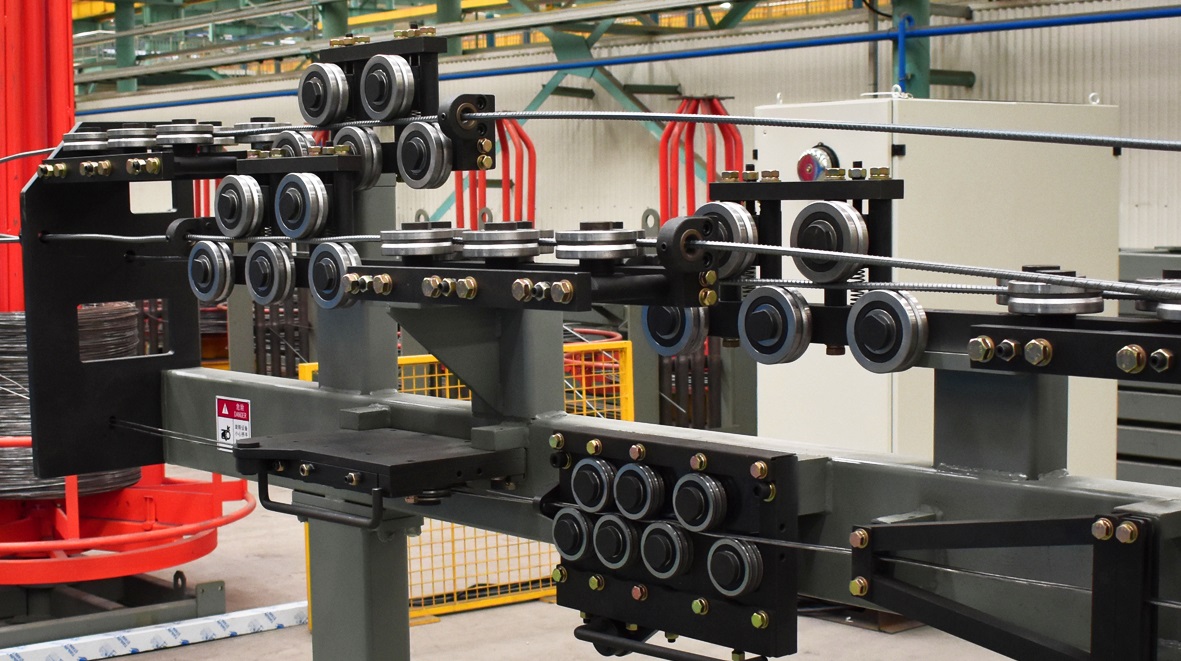

预矫直机构：对钢筋进行初始矫直，采用辊轮式矫直方式，每根钢筋均采用互成角度的两组机构进行矫直

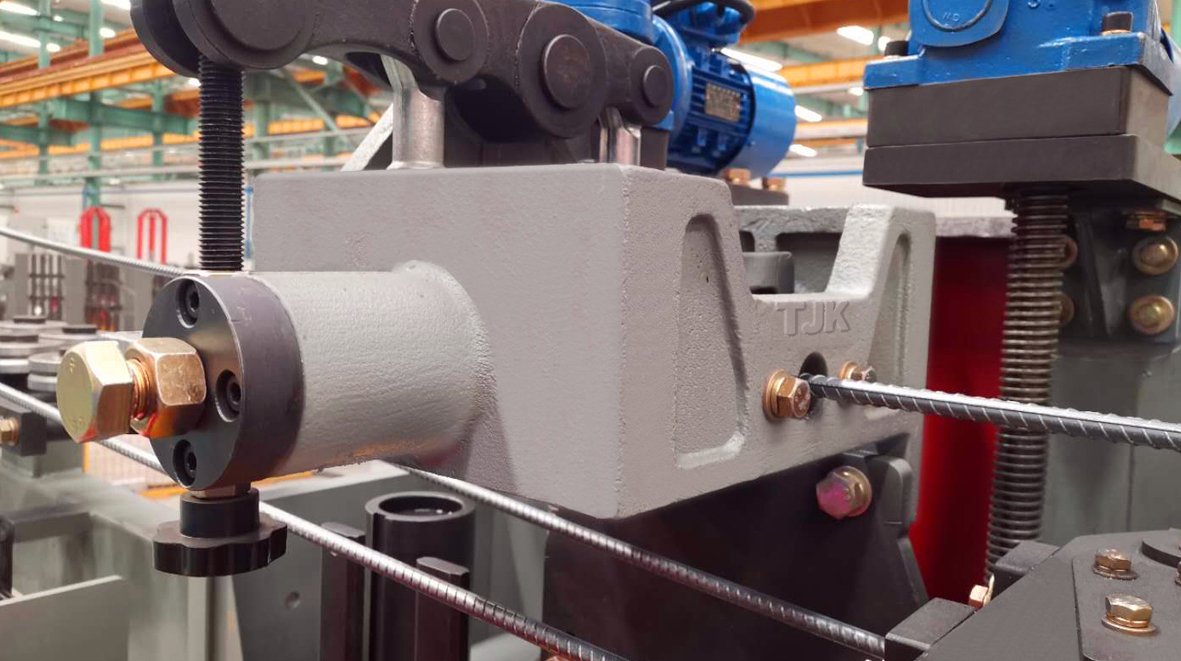

桁架扭曲变形调整装置：通过施加外力控制钢筋扭转变形，改变钢筋变形方向解决桁架扭曲变形，保证良好的直线度。

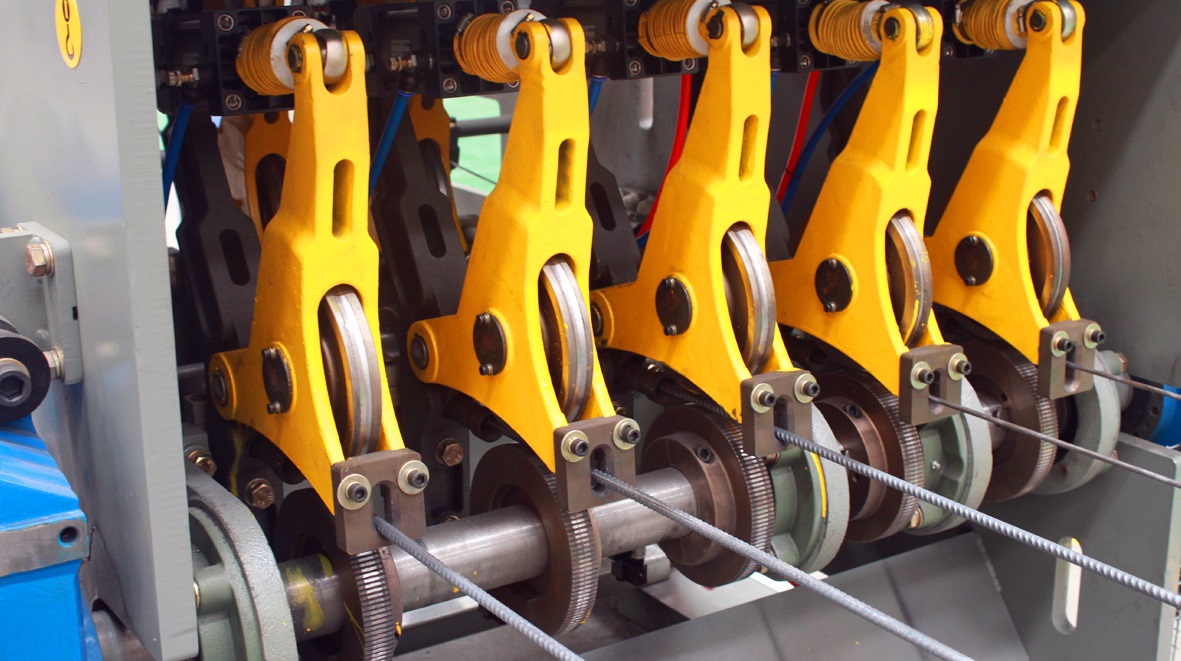

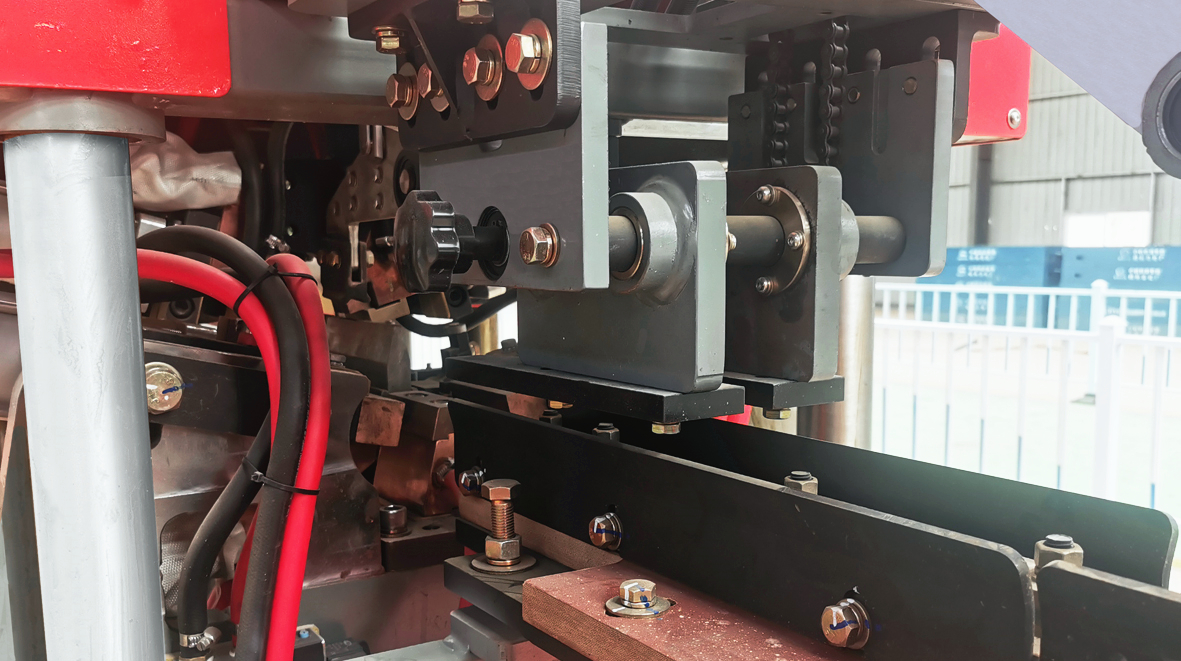

桁架新型步进装置：通过使用机械压紧和单向离合器技术，能够消除步进过程中由于夹紧和松开导致的时间浪费及步进长度影响，步进速度快、精度高。

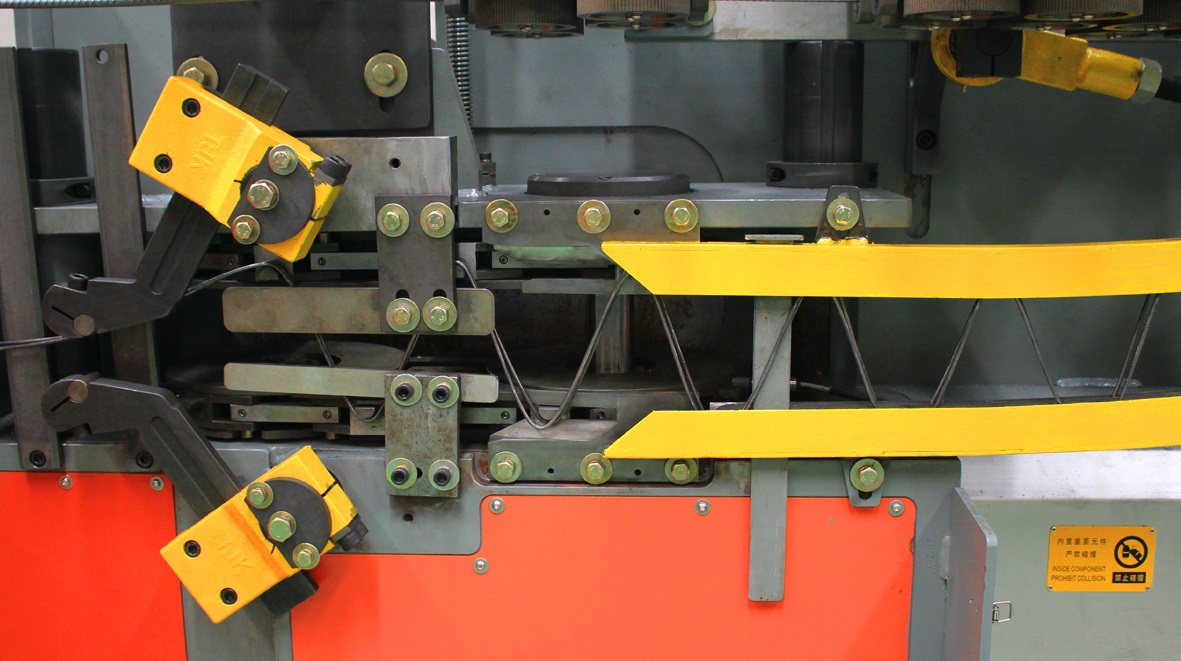

机械摆杆式侧筋成型机构：侧筋折弯机构采用机械摆杆式折弯方式，稳定性高、折弯一致性好，且无气动装置排气产生的噪音污染。

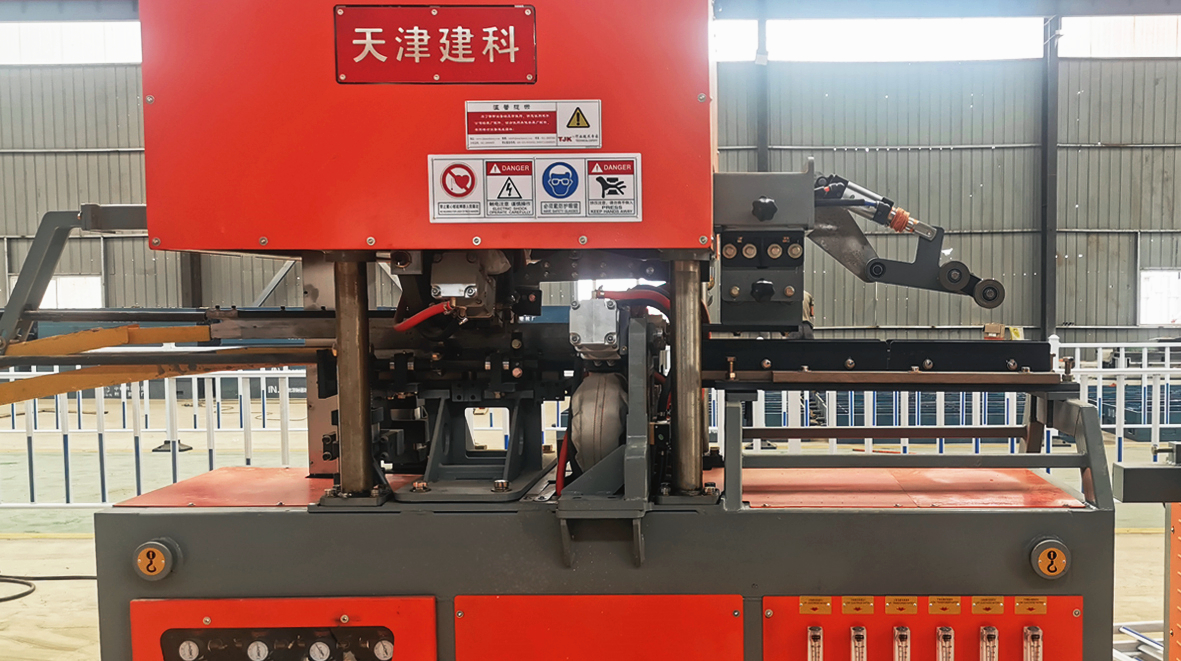

焊接机构：采用上下各1个点的焊接方式，每个焊点的焊接参数可单独设置耗能小且工作稳定性高。龙门式焊接机构，维修方便，调整简单。

桁架侧弯调整装置：通过控制桁架侧弯变形，实现良好的桁架直线度。

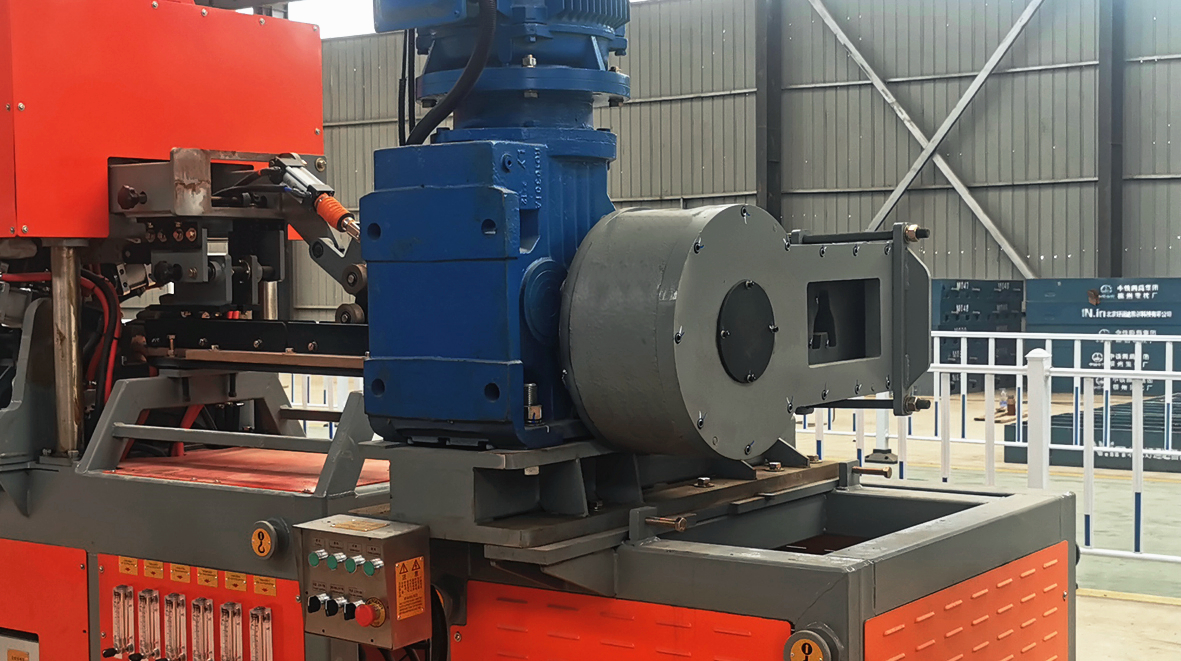

机械式剪切机构：高铁轨枕桁架专用切断装置，采用机械偏心驱动方式，剪切刀口变形±2mm以内，无噪音，无污染，绿色环保。

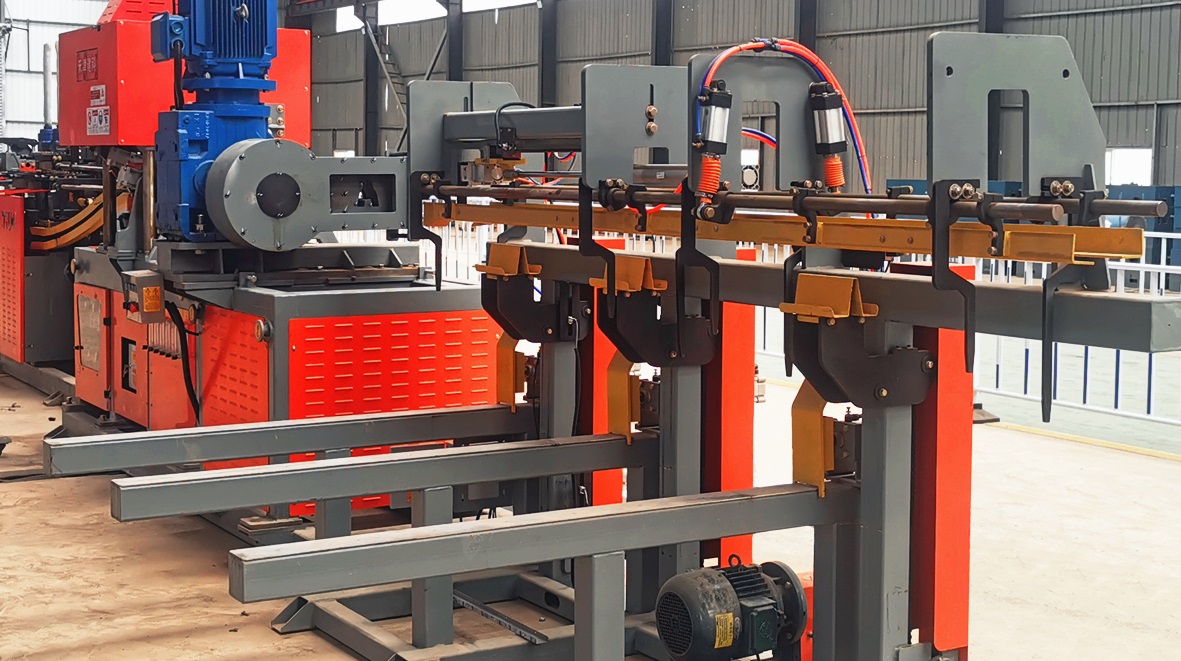

自动码垛式集料装置：钢筋桁架成品可按设定数据自动收集码垛，节约2名操作工人。
