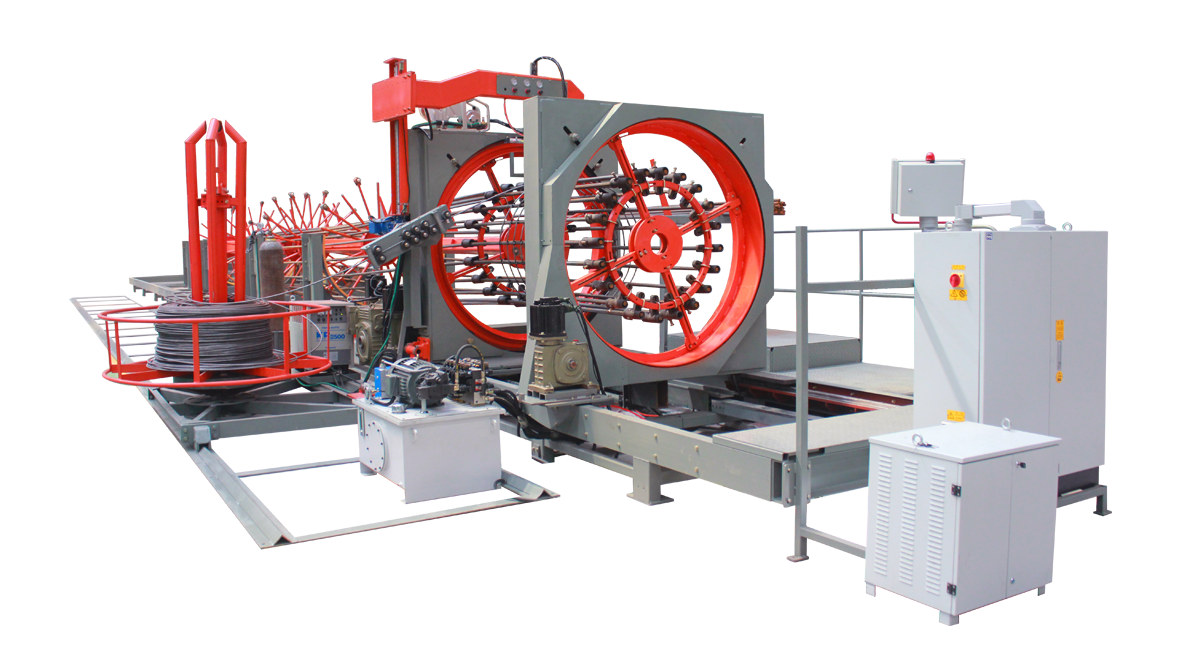

HL1500B-X数控钢筋笼滚焊机可对热轧带肋钢筋、冷轧带肋钢筋、光圆冷拔钢筋进行高质量交叉焊接,设备采用PLC控制，自动化程度高，广泛应用于建筑工程、桥梁、高速公路、高速铁路等工程，设备结构紧凑，占地面积小，操作方便、产量高、能耗低。

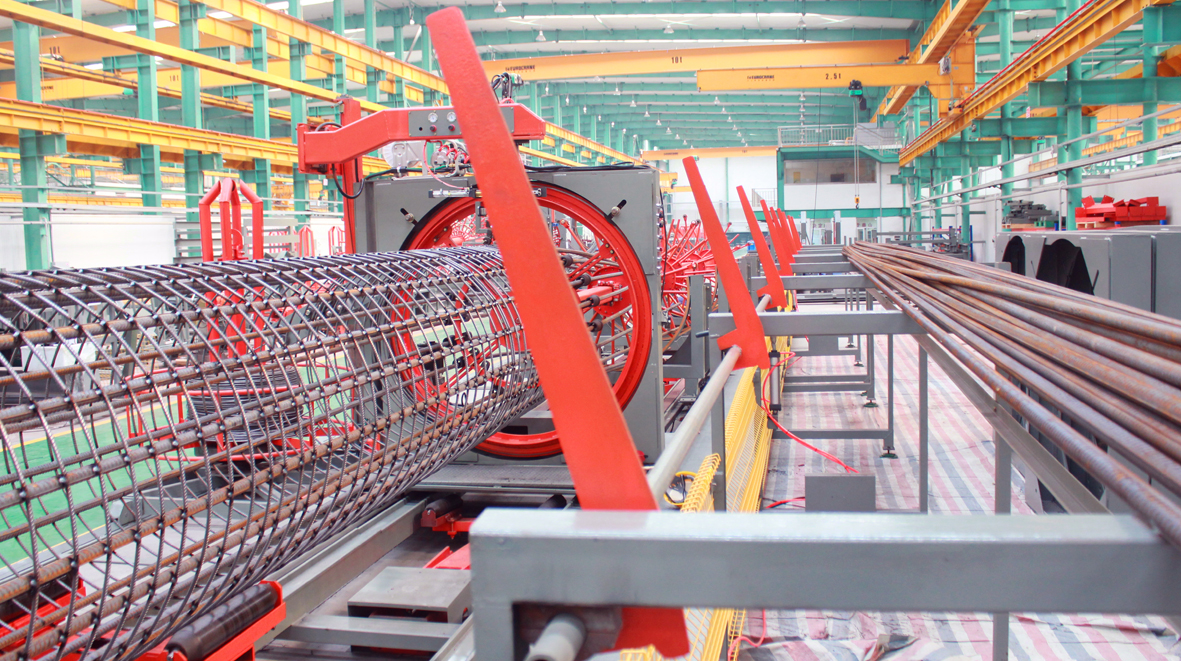

配筋架：配筋架将纵筋分隔开，避免纵筋缠绕，采用可伸缩机构，节省占地面积。钢筋笼成型机的伸缩式配筋装

底梁部分:底梁用来支撑和连接固定转盘，移动转盘和配筋机架，与移动盘采用齿轮齿条行走，保证钢筋笼长度准确。

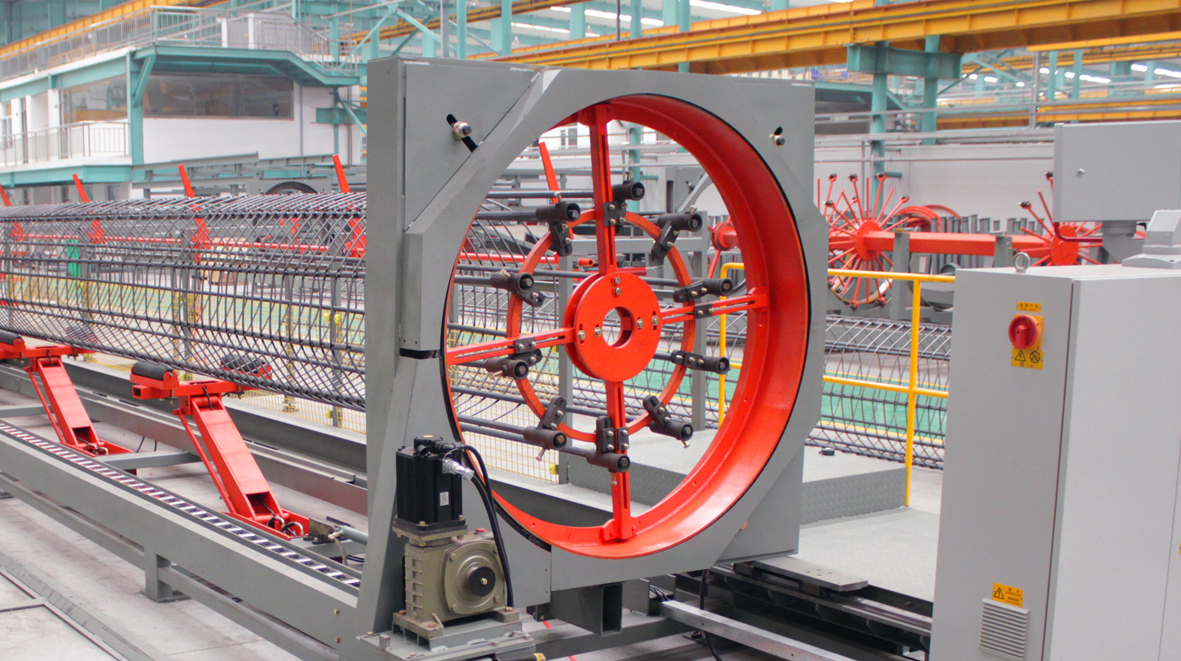

固定转盘:该机构采用链条传动，通过伺服电机驱动，改变转速方便快捷

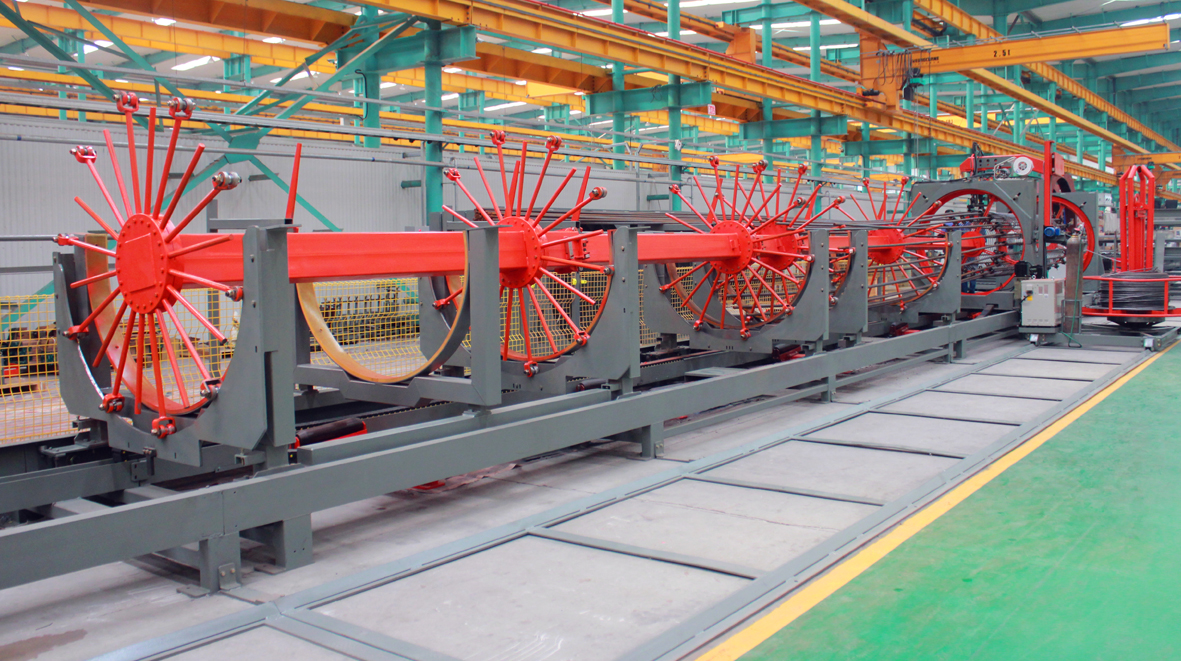

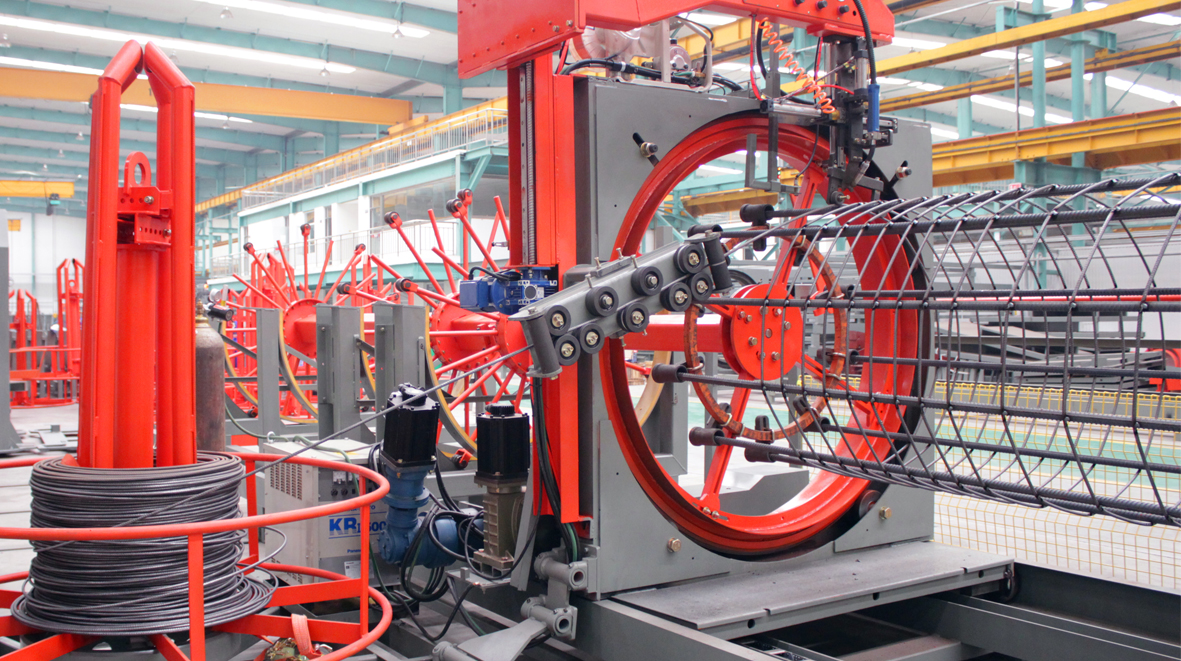

移动转盘:该机构在和固定转盘同步旋转同时在底梁上做直线运动，从而使箍筋缠绕在纵筋上，形成一定螺距的螺旋箍筋。

托笼装置:该机构采用液压系统驱动，节能高效。在钢筋笼生产过程中托起钢筋笼，防止钢筋笼变形。钢筋笼滚焊机的新型托笼机构

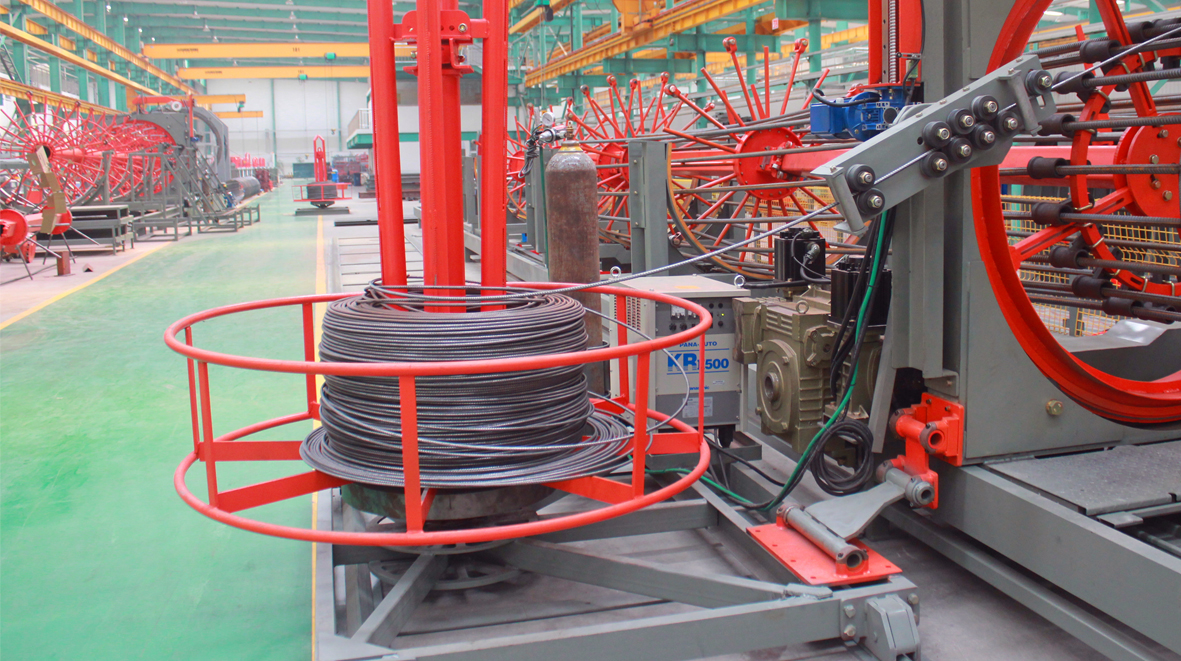

放线架机构：该机构是随动机构，正常工作时随固定转盘、移动转盘旋转带动放线架旋转。

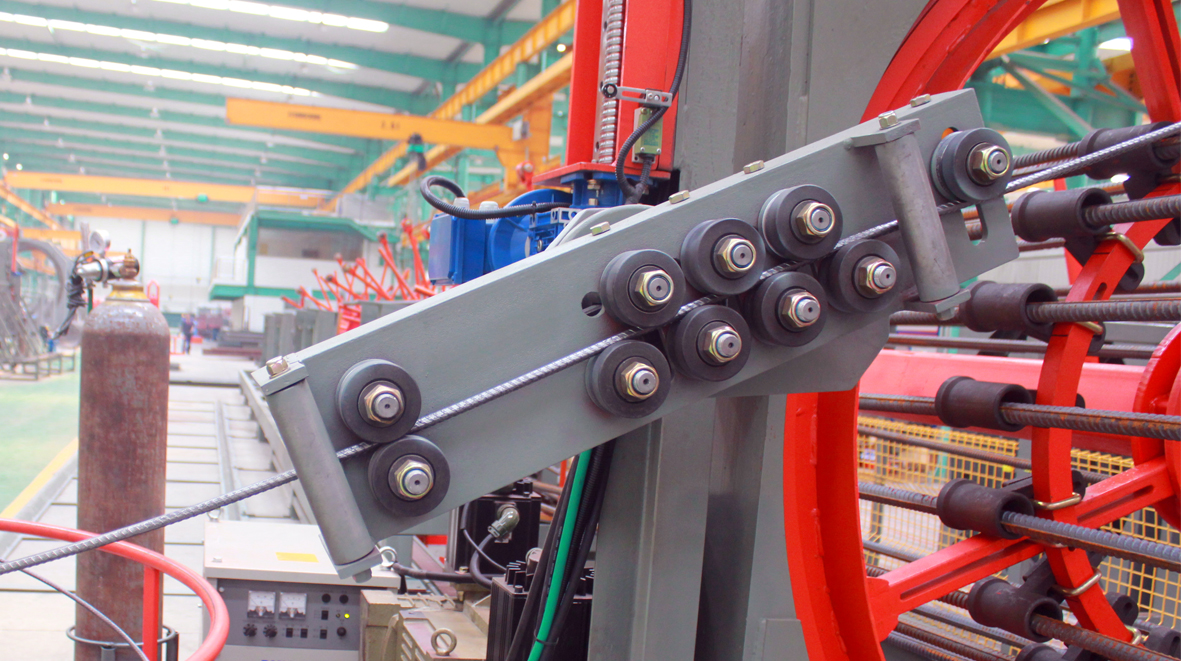

矫直机构：该机构通过纵横两个方向压紧箍筋进行矫直，防止箍筋扭曲。

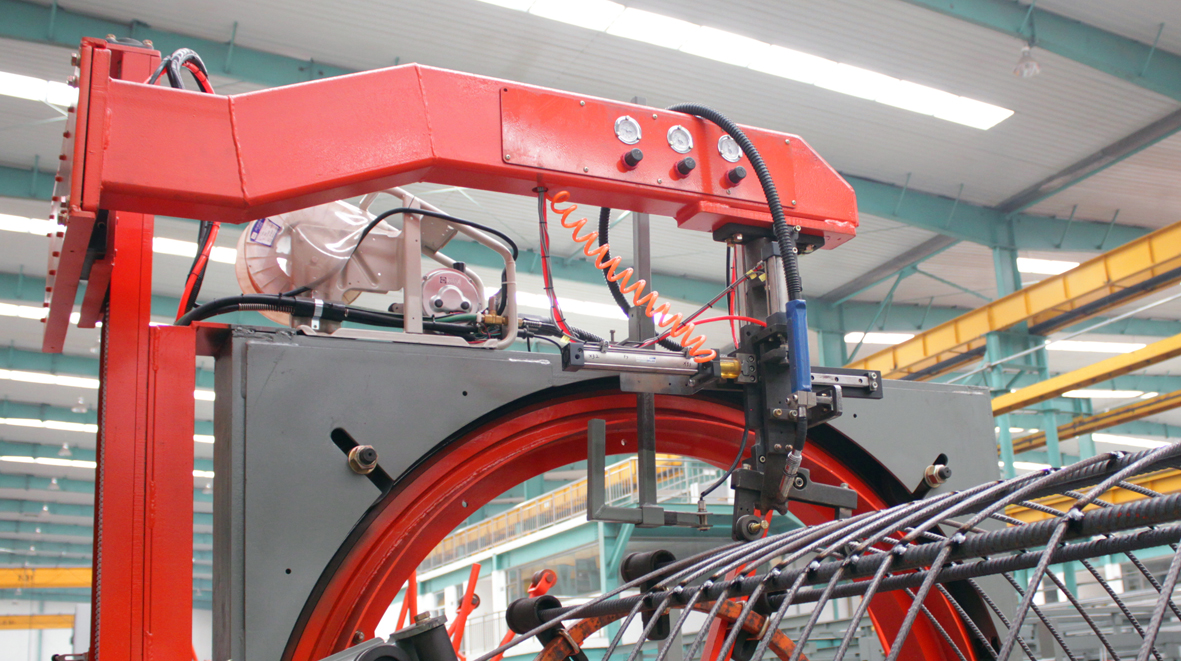

自动焊接机构：该机构由可升降的焊接臂及控制焊枪动作的气缸及其他辅助机构组成，可随钢筋笼的旋转将箍筋与主筋进行自动焊接，焊接精度及效率高。新型钢筋笼成型机的自动焊接装置

自动上料机构：该机构通过气缸和滑料板将钢筋运送到配筋架上，方便生产，提高生产效率，减小劳动强度。

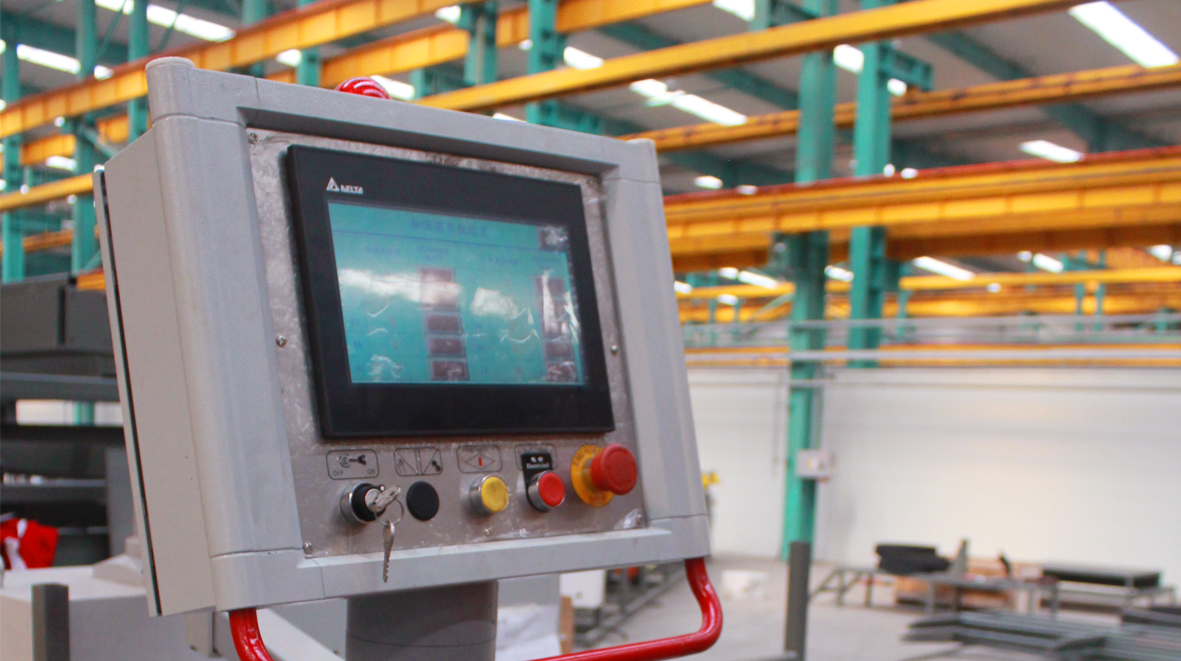

电气控制:本机的电气控制系统采用知名品牌的PLC中央控制系统，性能稳定，精度准确，液晶显示屏操作简单，稳定可靠。具有监控及报警系统，可直观显示当前故障信息，可帮助用户及时尽快排除故障。

技术参数
