G2L32E-5B

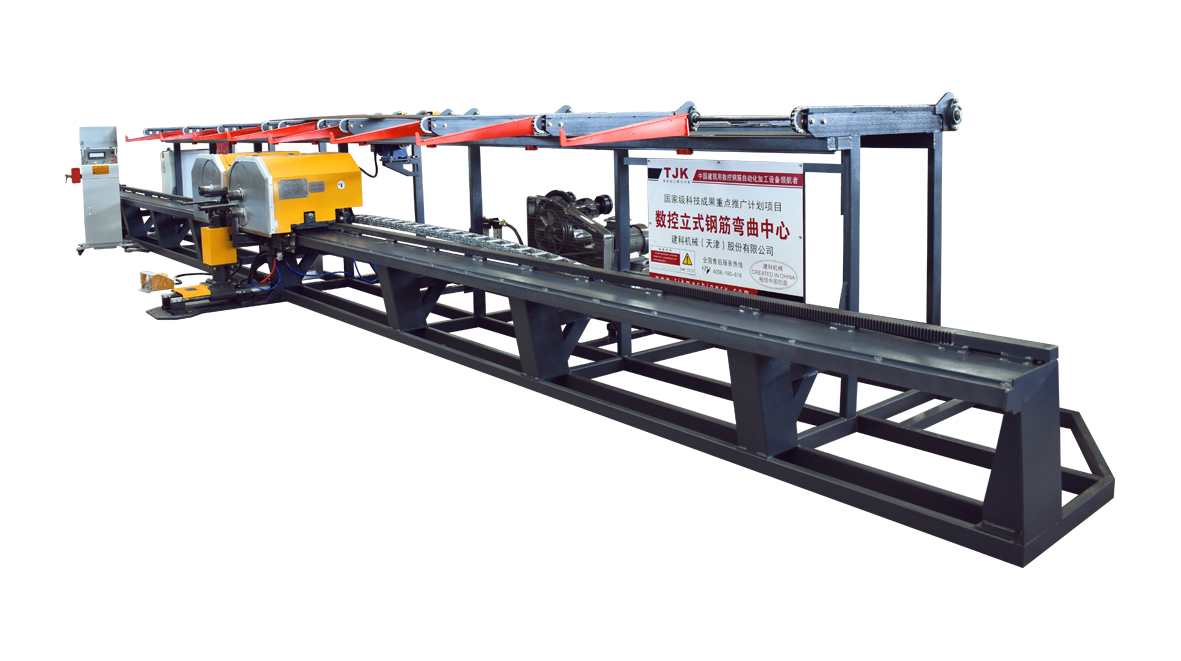

数控立式钢筋弯曲中心G2L32E-5B,用于将直径为Φ10-32mm的钢筋预先切断后弯曲成正方形、矩形、板筋、U形筋等不同形状的钢筋,以满足桥梁、高速公路、地铁等基础设施的建设。本弯曲中心可实现双向同时弯曲钢筋,自动化程度高,操作简便易行。其控制系统主要由PLC、HMI和伺服电机三相异步电机组成。操作人员可通过触摸屏(HMI)对所加工钢筋图形进行编辑,包括各边长和弯曲角度的设定,操作方便、直观。  本机还配有钢筋压紧机构,使两个弯曲主机的工作阶段弯曲独立。
产品描述 技术数据视频观看资料下载在线询价


数控立式钢筋弯曲中心G2L32E-5B,用于将直径为Φ10-32mm的钢筋预先切断后弯曲成正方形、矩形、板筋、U形筋等不同形状的钢筋,以满足桥梁、高速公路、地铁等基础设施的建设。本弯曲中心可实现双向同时弯曲钢筋,自动化程度高,操作简便易行。

其控制系统主要由PLC、HMI和伺服电机三相异步电机组成。操作人员可通过触摸屏(HMI)对所加工钢筋图形进行编辑,包括各边长和弯曲角度的设定,操作方便、直观。

  本机还配有钢筋压紧机构,使两个弯曲主机的工作阶段弯曲独立。

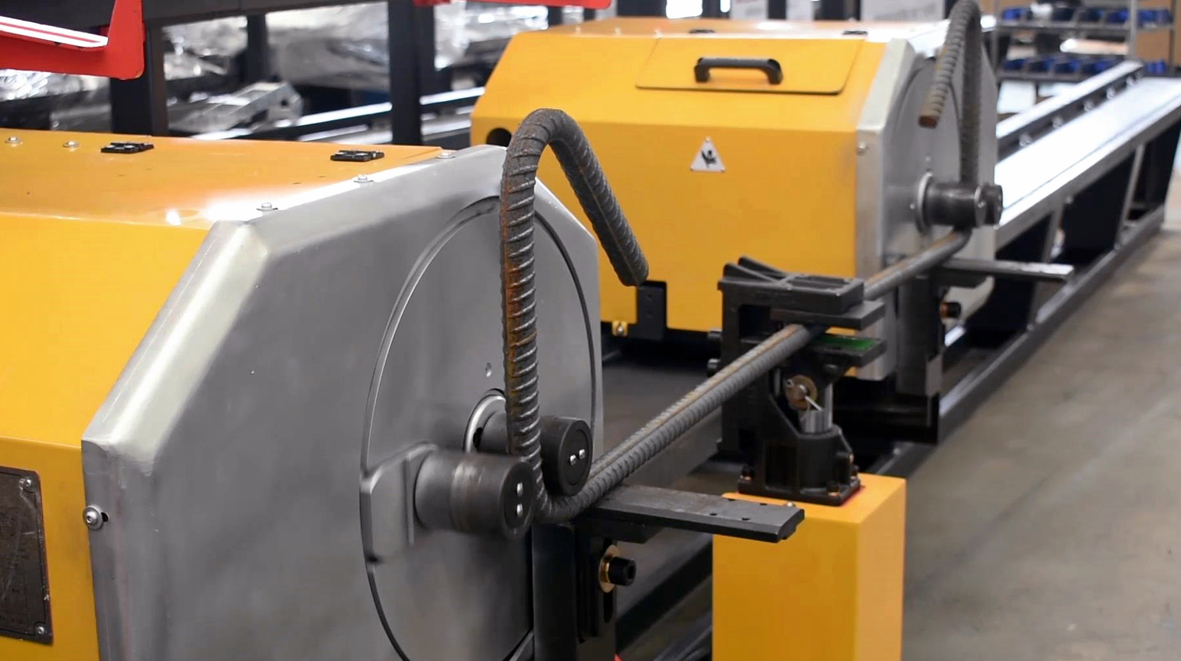

弯曲主机:采用齿轮齿条传动,尺寸准确。两套弯曲主机可在一个工作单元内同时快速左右移动、同时进行双向弯曲钢筋,显著地缩短了钢筋弯曲成型的时间。

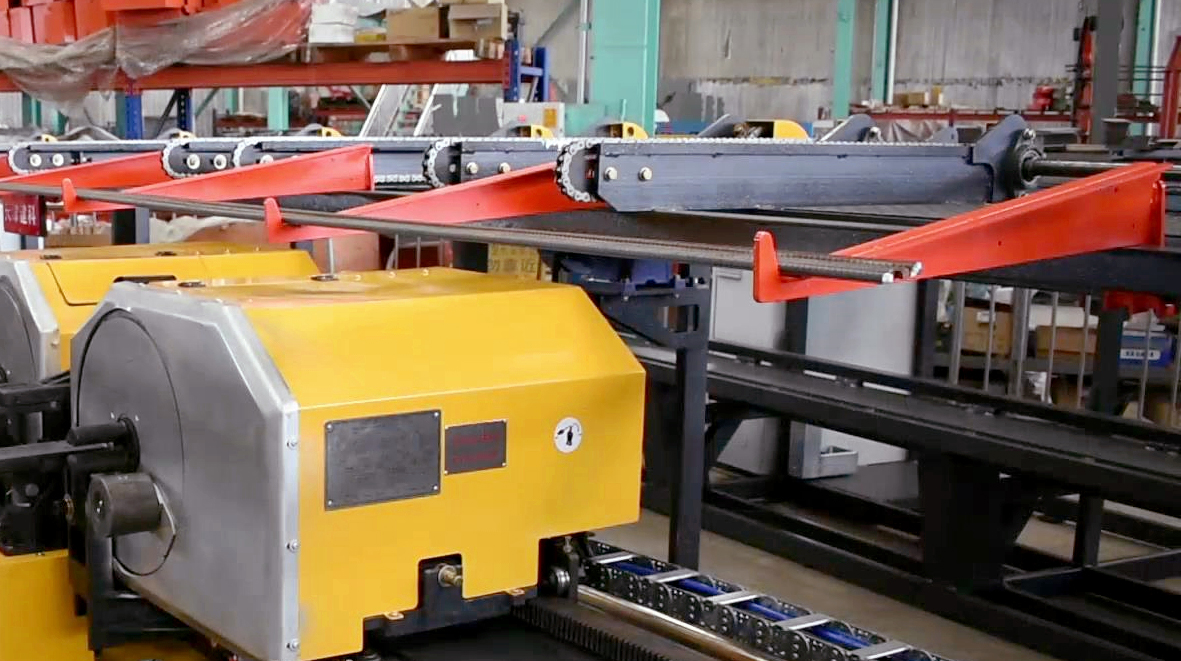

料架:由链轨通过减速电机作为驱动动力的机构将钢筋缓慢送到弯曲机处。

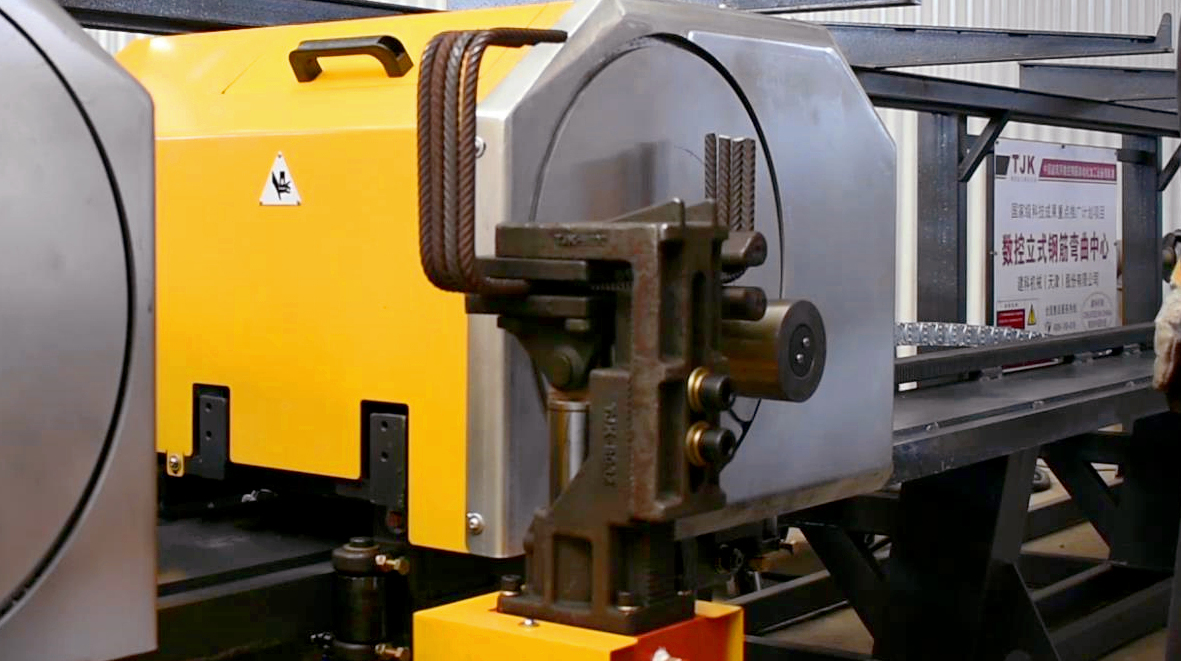

压紧机构:该机构的作用是在钢筋弯曲成型时,采用气动方式驱动夹具,预先将钢筋夹紧。弯曲小中段规格的钢筋时,需将压紧装置旋转,使得夹紧装置处开口朝里,并将主机处的挡板拆除,便于加工小中段的规格的钢筋。

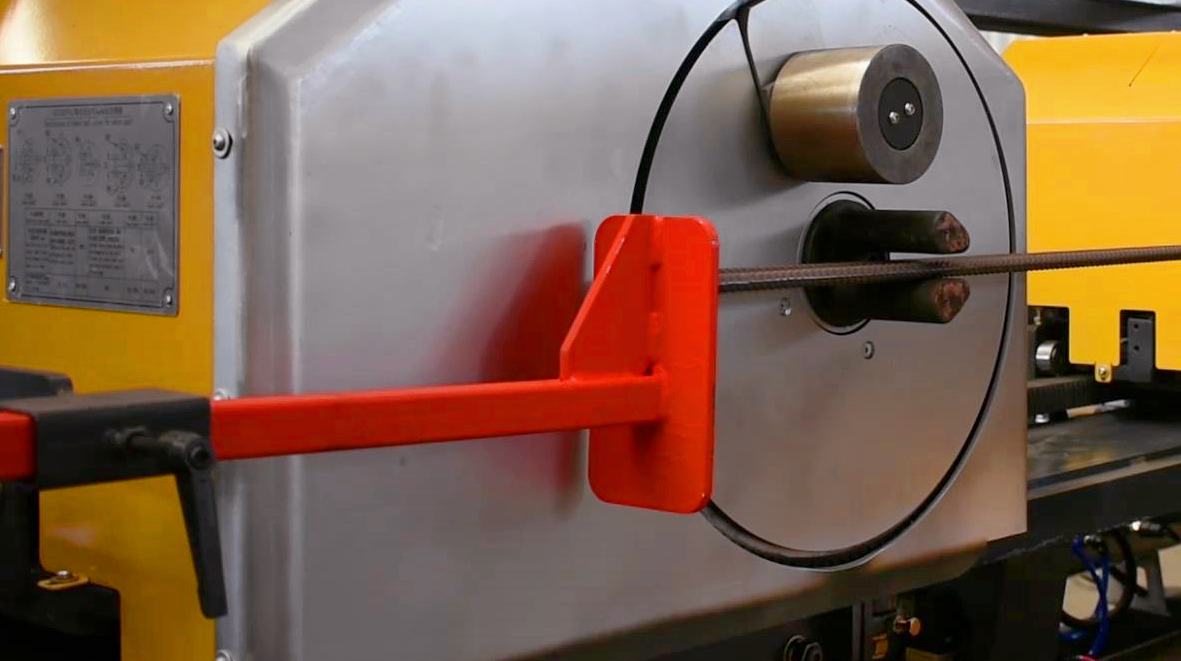

对齐机构: 该机构起定尺对齐作用,也就是摆放钢筋至所弯曲的位置,设置一个对齐板到中心轴的长度并将钢筋对齐,保证了弯曲钢筋规格的一致性。
